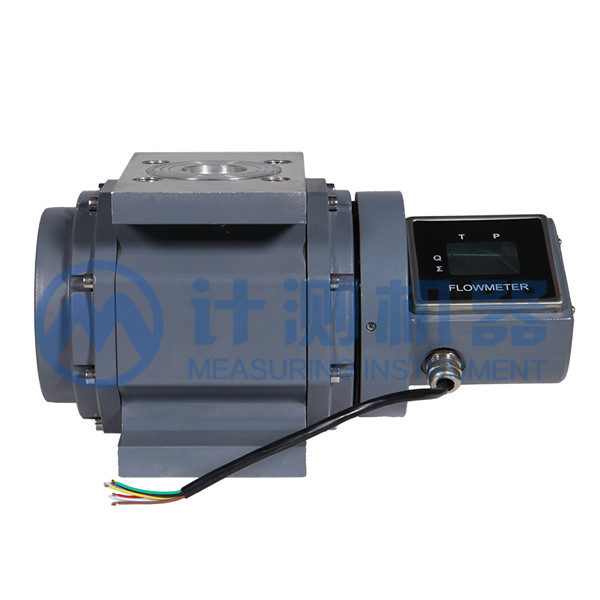

TBL氣體羅茨流量計

適用

Apply

●天然氣●城市煤氣
●LPG●丙烷、丁烷
●空氣、氨氣等工業惰性氣體

聯系我們

全國熱線

13079847410(微信同號)

產品簡介Introduction

產品特點

Characteristic

設計新穎、外型美觀
使用期限長，正常運行期限長達10年，轉子精密加工和平衡、高強度表面處理、無磨損轉動、這些精湛的設計與工藝確保流量計長期正常工作。
高精度、高可靠，長期使用不需調整，不受介質條件變化的影響。
壓力損失小，不同規格壓力損失0.07kpa~0.55kpa

產品介紹

Introduction

TBL氣體羅茨流量計是一種帶機械計數器的容積式計量儀表，其原理是當被測氣體進入流量計入口端，推動轉子旋轉，每轉動一周就有一定體積流量從出口排出，這就是選轉定排量工作原理，然后經磁性禍合機構傳送到計數器，顯示出被測氣體的體積量，氣體羅茨流量計可配置低頻脈沖發信器和體積修正儀，進行溫壓補償、壓縮因子修正，在體積修正儀上可顯示氣體標準體積量?；谌莘e式測量原理，其特點是精度高，流量范圍大，結構緊湊堅固，入口、出口無需直管段，使用壽命長，適于安裝在環境狹窄的場合，在嚴酷的氣候條件下精準測量負荷變動大的氣體流量。該產品設計新穎、外形美觀，具有重量輕、精度高，安裝使用方便等特點。

技術參數

Technical Parameter

管道口徑	25、40、50、65、80、100、150、200、250
精度	±1.5%、±1%（需定制）
執行標準	氣體腰輪JB/T7385-1994
耐壓等級	1.0mpa
儀表材質	表體：鋁合金或鑄鐵	轉換器：鑄鋁
	腰輪：鋁合金	軸承：硬質合金
工作電源	1、外供電：+24vDC±15% 2、內電源：1組DC3.6V鋰電池
整機功耗	平均功耗≤3.6mw, 處于休眠狀態≤1.8mw
使用條件	介質溫度：-20C°~+80C°	相對濕度： 5%~95%
	環境溫度：-30~+60C°	大氣壓力：70kpa~106kpa
存儲記錄	啟停記錄、日記錄、定時間隔等記錄
輸出功能	電流4~20mA,脈沖輸出，RS485
安裝方式	法蘭連接
防爆等級	ExiaIICT4（本安型）
防護等級	IP65

流量范圍

Flow Range

公稱通徑	口徑	起步流量 (m3/h)	量程范圍 (m3/h)	精度等級	流量計材質	耐壓等級
TBL-16	DN25	0.5	3~16	1.0、1.5	鋁合金	1.0、1.6
TBL-20	DN40	0.5	3~20	1.0、1.5	鋁合金	1.0、1.6
TBL-25		0.5	3~25	1.0、1.5	鋁合金	1.0、1.6
TBL-30		0.5	3~30	1.0、1.5	鋁合金	1.0、1.6
TBL-40		0.7	3~40	1.0、1.5	鋁合金	1.0、1.6
TBL-60		0.8	4~60	1.0、1.5	鋁合金	1.0、1.6
TBL-20	DN50	0.5	3~20	1.0、1.5	鋁合金	1.0、1.6
TBL-25		0.5	3~25	1.0、1.5	鋁合金	1.0、1.6
TBL-30		0.5	3~30	1.0、1.5	鋁合金	1.0、1.6
TBL-40		0.7	3~40	1.0、1.5	鋁合金	1.0、1.6
TBL-60		0.8	4~60	1.0、1.5	鋁合金	1.0、1.6
TBL-85		0.8	4~85	1.0、1.5	鋁合金	1.0、1.6
TBL-100	DN65	1	5~100	1.0、1.5	鋁合金	1.0、1.6
TBL-140	DN65	1	5~140	1.0、1.5	鋁合金	1.0、1.6
TBL-100	DN80	1	5~100	1.0、1.5	鋁合金	1.0、1.6
TBL-140		1	5~140	1.0、1.5	鋁合金	1.0、1.6
TBL-200		1	5~200	1.0、1.5	鋁合金	1.0、1.6
TBL-300	DN100	1.8	6~300	1.0、1.5	鋁合金	1.0、1.6
TBL-450	DN100	1.8	6~450	1.0、1.5	鋁合金	1.0、1.6
TBL-650	DN150	5	30~650	1.0、1.5	鑄鐵	1.0、1.6
TBL-1000	DN150	6	50~1000	1.0、1.5	鑄鐵	1.0、1.6
TBL-1600	DN200	8	80~1600	1.0、1.5	鑄鐵	1.0、1.6
TBL-3000	DN250	20	150~3000	1.0、1.5	鑄鐵	1.0、1.6

選型編碼

Selection Code

TBL - 流量范圍 - 口徑 - 連接方式 - 材質 - 壓力 - 輸出 - 供電-精度

流量范圍	流量范圍見上圖
儀表口徑	DN25 ~ DN250
連接方式	1、法蘭	2、螺紋
儀表材質	A、鑄鐵	B、鋁合金
壓力等級	1.0　　 1.6
輸出方式	1、工況脈沖信號、IC卡控制器輸出信號、4-20mA標準模擬信號		2、RS485
供電方式	A、外供電：+24vDC±15%	B、內電源：1組DC3.6V鋰電池
精度等級	1.0　　 1.5
